Desde esta aplicación, es posible desarrollar los Planes de Autoprotección y sus diferentes capítulos, aplicando el RD 393/2007 (NB-Autoprotección), tal como puede apreciarse en la imagen.

El documento generado se estructura por el mismo orden de capítulos exigido en la normativa, superando y mejorando notablemente al contenido mínimo exigido en dicho RD 393/2007, tanto para edificios, como para instalaciones o actividades:

• Riesgos: Para el desarrollo del Plan de Autoprotección, se contemplan numerosas situaciones de riesgo (permitiendo su evaluación y la propuesta de actuaciones frente a los mismos), tanto de riesgos propios de la actividad desarrollada, como de riesgos que son consecuencia de dicha actividad, así como de los riesgos contemplados en los planes de Protección Civil:

- Riesgos propios de la actividad desarrollada

- Riesgo intrínseco de incendio

- Explosión

- Escape de productos y/o substancias contaminantes

- Escape de productos y/o substancias tóxicas

- Escape tóxico

- Vertido contaminante

- Riesgos en operaciones de carga/descarga del transporte de mercancías peligrosas

- Fallo del suministro eléctrico

- Escape radiactivo

- Riesgos consecuencia de la actividad desarrollada

- Accidente de trabajo

- Atraco

- Asalto y secuestro

- Aviso de Bomba

- Carta Bomba

- Detección de paquete sospechoso

- Atentado terrorista

- Avalancha de gente

- Sucesos derivados de comportamientos antisociales

- Agresión de animales

- Riesgos externos contemplados en los planes de Protección Civil y actividades de riesgo próximas

- Riesgos Naturales

- Riesgos meteorológicos o climáticos

- Riesgos Tecnológicos

- Riesgos ocasionados por las industrias en general

- Riesgos en instalaciones singulares

- Gasolineras

- Subestaciones eléctricas

- Oleoductos

- Gaseoductos

- Riesgos en el transporte de mercancías peligrosas

- Riesgos por vertidos de residuos tóxicos o peligrosos

- Riesgos Antrópicos

- Incendios poblacionales

- Incendios industriales

- Derrumbes de edificios

- Accidentes de tráfico terrestre, férreo y/o aéreo

- Contaminación

- Concentraciones de gente

- Incendios agrícolas y forestales

- Alerta biológica: ántrax

- Escapes y nubes tóxicas

- Escape radiactivo

- Atentado terrorista

• Instalaciones: Igualmente para el desarrollo de los documentos del Plan de Autoprotección, se analizan diferentes instalaciones permitiendo su evaluación de riesgos, programa de mantenimiento, inspecciones de seguridad, etc.:

• Formalización del documento: Para la formalización de los documentos del Plan de Autoprotección, procederemos del siguiente modo:

1º) Toma de datos: El primer paso consiste en realizar la toma de datos por medio de un cuadro de diálogo a partir del cual, navegando por sus diferentes carpetas:

A) Datos generales

B) Datos de la actividad

C) Medios Externos

D) Medios de Evacuación

definiremos el inmueble, sus características, sus instalaciones, etc..

A) La primera de ellas, la carpeta de Datos generales, que permite identificar el Inmueble objeto del Plan de Autoprotección y su situación, así como definir el número de edificios.



Una vez definido el número de Edificios, navegaremos por cada uno de los mismos, especificando sus características constructivas, su uso y las plantas del mismo.



Para cada planta del edificio, se definirán las actividades a desarrollar y su superficie, así como los materiales acumulados en planta, con el objeto de poder calcular el Riesgo intrínseco de incendio.

Así pues, planta por planta iremos definiendo que relación de actividades hay en cada una y los materiales acumulados.



Los materiales y combustibles almacenados en planta, son preseleccionado tal como se observa a partir de la base de datos correspondiente a materiales combustibles incorporada en el aplicación.



Seleccionado cualquier material acumulado en planta, le indicamos tanto su Masa como el coeficiente de peligrosidad Ci. y continuamos definiendo uno a uno todos los materiales combustibles almacenados en una planta.



Una vez definido el material, su Masa en K. y el coeficiente Ci de peligrosidad por combustibilidad, establecemos el coeficiente Ra y dejamos el material preparado para calcular la densidad de carga de fuego.



Procediendo de este modo, la aplicación nos calculará el Riesgo intrínseco de incendio:

• Por Planta
• Por Edificio
• Por conjunto de Edificios

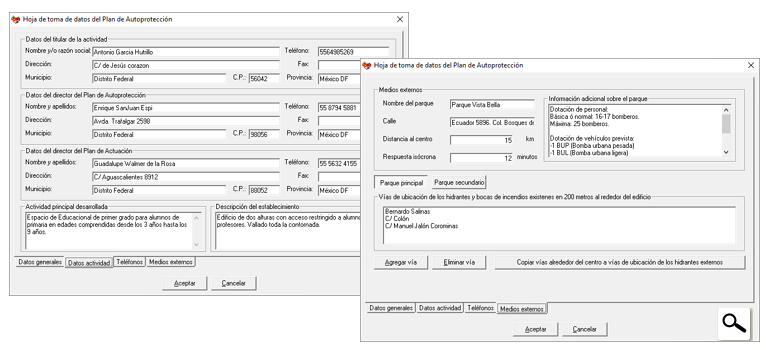

B) Continuamos definiendo los Datos de la actividad, personas responsables, actividad desarrollada y descripción del establecimiento objeto del Plan de Autoprotección:



C) De un modo parecido, continuaríamos definiendo datos desde la carpeta de Medios externos, donde reflejaríamos los datos relativos al parque de bomberos, distancias, respuesta isócrona, etc.



D) Y para finalizar, desde la carpeta de Medios de evacuación, definiríamos el resto de los datos así como los teléfonos de Emergencias.

2º) Validación de datos: Una vez cumplimentados la introducción de datos anterior, al salir de la misma, una pantalla nos advierte de los posible errores, omisiones o datos que pueden faltar, al objeto de que antes de proceder navegar por la aplicación para obtener el Plan de Autoprotección, sean subsanados.

3º) Obtención de la memoria: Finalizada la introducción de datos, navegaremos por los 820 items del árbol explorados de que consta la aplicación, incluyendo lógocamente aquellos items que deseamos incorporar a nuestro Plan de Autoprotección e Ignorando el resto.

Hay que tener presente que la aplicación está preparada para desarrollar el Plan de Autoprotección, tanto de edificios de naturaleza almacenamiento o uso industrial, como de uso Hospitalario, Docente, Comercial, Pública concurrencia, Residencial público, Residencial Vivienda, etc.

Tal y como podemos apreciar, el explorador de items muestra el aspecto de la figura:



Igual que sucede con el resto de aplicaciones, cuando accedemos a un Item cualquiera del árbol explorador, abrirá pantallas que muestran un texto por defecto obtenido y en su caso calculado a partir de los datos validados que han sido introducidos previamente. No obstante, el contenido mostrado por defecto en las mismas puede ser modificado a voluntad.

Sin embargo otros items del árbol dan acceso a planificar determinadas actividades tipo Gantt, o presentar esquemas operacionales, estructuras organizativas de la empresa o de equipos, de actuación, etc.., tal como podemos apreciar en las imágenes:



4º) Impresión del Plan de Autoprotección : Al generar el documento del Plan de Autoprotección, se configura a partir de los items que se han incluido en el árbol explorador, mostrándose en un editor de Textos, que permite antes de la impresión el poderlo visualizar e incluso modificar la maquetación del mismo.

Desde este Editor de Textos podrá :

• Imprimir directamente el documento (previa maquetación del mismo si lo desea).
• Exportar el documento a formato .PDF
• Exportar el documento en formato de Microsoft Word .DOC
• Exportar el documento en formato .HTML

Evidentemente antes de imprimir o exportar el documento, se podrán hacer cuantos cambios se deseen en el mismo, ya que como cualquier editor de textos permite añadir cabeceras y logotipos de la empresa, modificar, añadir, insertar imágenes, eliminar tablas, añadir tablas, etc. en definitiva se puede modificar el texto que se muestra en el mismo.

El índice del Plan de Autoprotección, se genera siempre, tanto si lo imprime desde el propio Editor de Textos, como si lo guarda en formato DOC o lo exporta en PDF o HTML.

Subinformes: Un aspecto importante del Plan de Autoprotección, es la posibilidad de obtener Sub-informes a partir de los datos inicialmente introducidos, de manera que es fácil obtener por ejemplo el "Cuadernillo de hojas numeradas de operaciones de mantenimiento e inspecciones de seguridad", o la "Planificación de las Inspecciones a realizar en las instalaciones", o por ejemplo los "Protocolos de actuación en las situaciones de riesgos propios de la actividad desarrollada", etc.

De este modo se pueden obtener y generar con total facilidad infinitos subinformes, que incluiran solamente lo que se desee, además su generación se hace con sus respectivos índices y en formatos DOC, PDF, HTML.

NOTAS DE INTERÉS RESPECTO A LA NORMATIVA AUTONÓMICA, ANTERIOR AL RD 393/2007

• Acerca del Decreto 31/2003 de la Comunidad de Madrid: Además de estar derogada por el RD 393/2007, es importante recordar que el Tribunal Superior de Justicia de Madrid declaró nulo el Reglamento de Prevención de Incendios de la Comunidad de Madrid -RPICAM- por sentencia del 6 de junio, por un recurso planteado por el Colegio de Arquitectos de Madrid.

• Acerca del Decreto 8/2004 de la Comunidad de les Illes Balears: el Decreto 8/2004, por el que se establece el orden, criterios y contenidos mínimos que deben de contener los Planes de Autoprotección ha sido derogado por el RD 393/2007.
