Aplicaciones Informáticas para Arquitectura e Ingeniería


Aplicación de CAD

Ver DEMO de la aplicación

Haga "clic" para ver una simulación del programa. (Necesario Flash Player).


Desde la aplicación de CAD que forma parte de UrbiCAD Seguridad y Salud SMART Solution, es posible la realización de todos los planos en los que se desarrollarán los gráficos y esquemas necesarios para la mejor definición y comprensión de las medidas preventivas definidas en la Memoria de Seguridad, con expresión de las especificaciones técnicas necesarias.

Con las diferentes herramientas incluidas en la aplicación de CAD, es posible la formalización de todos los Planos que se definen a continuación (los planos pueden variar lógicamente según la tipología de la obra: Obras públicas, Derribos, Obra civil, etc..):

Obras de nueva planta:

  • Edificación Residencial

  • Edificación Industrial

  • Edificación Terciaria

Obras de Rehabilitación:

  • Reparación

  • Conservación

  • Mantenimiento

Obras de Derribos:

  • Derribos

Obra Civil:

  • Urbanización

  • Conducciones

  • Puentes

  • Obras subterráneas

  • Carreteras

  • Ferrocarriles

  • Depuradoras

  • Plantas desaladoras

  • Obras marítimas

Edificación Residencial, Edificación Industrial y Edificación Terciaria: Se han incluido multitud de herramientas para la implementación en los diferentes planos de las obras de Edificación de cualquier tipología, de Protecciones colectivas, Medios auxiliares, Equipos, etc.

Se incluyen herramientas que permiten implementar  la prevención en obras para edificios y estructuras industriales tales como barandillas de diferentes tipos, red tipo tenis, maquinaria de elevación, equipos de obra, etc.

Rehabilitación, Conservación, Mantenimiento y Derribos: Se ha ampliado el apartado para esta tipología de obras, incluyendo nuevas órdenes y herramientas de trabajo, además el asistente de proyecto le informará y orientará en las diferentes operaciones y planos a formalizar.

Las diferentes herramientas incorporadas a la aplicación le permitirán igualmente desarrollar los planos en las obras de reparación, conservación y mantenimiento, tales como sillas de descenso, descensores, trípodes de rescate, sistemas y dispositivos anticaidas, etc.



Obra Civil: Se han incluido multitud de herramientas para Obra Civil (Urbanización, Conducciones, Puentes, Obras subterráneas, Carreteras, Ferrocarriles, Depuradoras, Plantas Desaladoras y Obras Marítimas), desde señalización horizontal y vertical tanto de Carreteras, como marítima, de Ferrocarriles o Aérea, a desvíos provisionales de tráfico, acopios de Obra, entibaciones de zanjas, operaciones provisionales, máquinas y equipos de obra, etc., lo que permitirá desarrollar con toda seguridad este tipo de planos.

Planos

A continuación se muestra la relación de planos en los que se desarrollarán los gráficos y esquemas necesarios utilizando la aplicación de CAD incorporada en UrbiCAD Seguridad y Salud SMART Solution.

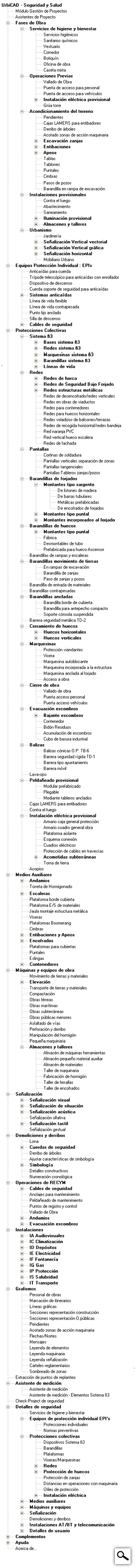

Árbol de contenidos

1. Plano de Emplazamiento. (Escala 1/1000 - 1/2000) Deberá figurar en ellos la firma y fecha del autor.

Normalmente este plano es proporcionado por el Arquitecto o Ingeniero autor del "Proyecto de ejecución". El objetivo del mismo es emplazar la obra en el conjunto urbanístico que le rodea.

No hace falta señalizar ningún elemento de seguridad sobre el mismo, a no ser que se aproveche como plano para posteriormente trazar los itinerarios de evacuación de accidentados o heridos.

Deberá indicarse detalladamente en el mismo:

  • El Norte.

  • El Nombre de las calles que lindan con el solar objeto de la edificación.

  • Numeración del solar respecto de las calles.

  • En polígonos industriales deberá además indicarse el nombre del Polígono y la parcela correspondiente al solar.

  • Puntos de referencia característicos de la zona, en especial los de otras obras de las inmediaciones.

  • Remarcar y distinguir el solar.

  • Remarcar y distinguir dentro del solar la zona edificable.

  • Acotar el ancho de las calles que lindan con el solar.

  • Acotar la distancia de la zona edificable respecto a los lindes del solar.

  • Acotar los lados del perímetro del solar.

  • Acotar los lados del perímetro de la zona edificable de la parcela.

También se señalizarán las medidas a seguir para proteger los servicios públicos y/o urbanísticos de la zona, tales como desvíos de redes eléctricas, de telefonía, señales de tráfico, semáforos, etc. Se indicará así mismo la protección a adoptar en árboles, setos y cualquier otro elemento urbanístico.

Sobre estos planos también deberá materializarse las zonas de eliminación y almacenamiento de residuos, almacenamiento de materiales peligrosos, emplazamiento de maquinaria de elevación y fija.

Aquellas zonas donde por sus características propias puedan darse riesgos especiales: inundación, derrumbamiento, incendio, escape de gases, explosión, etc. deberán indicarse en plano aparte.

2. Plano/s de organización general de obra.
(E  1/100 - 1/200 - 1/500 dependiendo del tamaño de la obra) Deberán figurar  firma y fecha del autor.

Deberá indicarse en el mismo o en los mismos la situación de los siguientes elementos:

  • Vallado de la obra, incluyendo el vallado provisional en operaciones de carga y descarga.

  • Ocupación de la acera y ancho de calles.

  • Accesos de personal y maquinaria a la obra.

  • Situación de los servicios públicos, tales como alcantarillado, gas, energía eléctrica, conducciones de agua, etcétera.

  • Señalización vial y de seguridad.

  • Emplazamiento de la maquinaria fija.

  • Vías de recorrido de la maquinaria en su desplazamiento horizontal por la obra.

  • Zona de influencia de la grúa torre.

  • Situación de los talleres, zonas de acopio de materiales paletizados y/o materiales a montón y los almacenes.

  • Ubicación de las instalaciones y servicios de higiene y bienestar, oficina de obra, etcétera.

  • Ubicación del botiquín de la obra y de los medios de extinción de incendios.

  • Circulación peatonal en el perímetro de la obra y protecciones contra caída de objetos.

  • Situación instalaciones provisionales de obra -agua, electricidad, alcantarillado, etc.

  • Señalización del Itinerario de asistencia a los heridos:

Se trata de un plano en donde se habrá señalizado el itinerario a seguir para el traslado de accidentados al centro o centros de asistencia más cercanos, con los posibles itinerarios alternativos.

Es conveniente reflejar sobre dicho plano los teléfonos de los centros de asistencia y urgencias.

En los mismos se deberá indicar:

a) Evacuación interna de los accidentados.

b) Evacuación de accidentados desde la obra al centro asistencial más próximo: En horario sin problemas de circulación y en horario punta.

c) Localización del botiquín de primeros auxilios en la obra.

d) Localización del cartel de "Teléfonos de interés".

e) Señalización de "Salvamento"

f) Localización de la alarma de la obra o del avisador de Señales acústicas.

3. Planos de las diferentes fases de obra.
(Escalas de 1/50 - 1/100 dependiendo del tamaño de la obra). Deberá figurar en ellos la firma y fecha del autor.

Deberán realizarse al menos los siguientes planos de obra:

1) Zona de Excavación y Vaciado de la obra.

Con indicación de los siguientes elementos:

  • Rampas, pendientes, anchos.

  • Protecciones a utilizar.

  • Acceso peatonal a la zona de excavación.

  • Localización de los trabajos que implican riesgo especial según anexo II del RD1627/97.

  • Señalización.

  • Acotado de zonas de acción de la maquinaria.

2) Planos de plantas.

Se realizará uno por cada planta y fase diferente indicando:

  • Huecos horizontales.

  • Defensas y Protecciones empleadas.

  • Localización de las zonas idóneas de acopios.

  • Situación de andamios.

  • Localización de maquinaria de elevación.

  • Situación de equipos y medidas de emergencia.

  • Señalización en cada planta.

3) Plano de cubierta.

Se realizará uno por cada cubierta diferente indicando:

  • Huecos horizontales en la cubierta.

  • Defensas y Protecciones empleadas.

  • Localización de las zonas idóneas de acopios.

  • Situación de andamios.

  • Localización de maquinaria de elevación.

4. Plano de sección y/o alzado de la obra.
(Escalas de 1/50 - 1/100 dependiendo del tamaño de la obra.) Deberá figurar en ellos la firma y fecha del autor.

Deberán realizarse al menos un plano de sección o alzado de la obra, donde se representen detalladamente :

  • Medios de elevación: maquinaria de elevación, maquinillos, montacargas, etc.

  • Protecciones colectivas empleadas, tales como redes de horca, redes de bandeja, barandillas de seguridad en forjados, rampas y escaleras, redes de protección, etc.

  • Medios auxiliares: Andamios, plataformas de entrada y salida de materiales, etc.

  • Líneas de vida: situación de los anclajes y puntos de seguridad, tendido de las líneas de vida, etc.

5. Localización de los trabajos que implican riesgo especial según anexo II del RD1627/97. Deberá figurar en ellos la firma y fecha del autor.

Deberá señalizarse en los diferentes planos los puntos y las zonas donde se localizan los trabajos que implican riesgos especiales.

6. Esquema tipo de la instalación eléctrica provisional de obra.
Deberá figurar en ellos la firma y fecha del autor.

Deberá colocarse el plano con el esquema o esquemas correspondientes a la instalación eléctrica de la obra :

  • Armarios.

  • Cuadro general de protección.

  • Acometidas.

  • Toma de tierra, etc.

  • Instalación eléctrica provisional de obra.

7. Planos de Replanteo.
(Escalas de 1/50 - 1/100 dependiendo del tamaño de la obra). Deberá figurar en ellos la firma y fecha del autor.

Se deberán realizar los planos de replanteo al menos de los siguientes elementos de seguridad:

  • Replanteo de los anclajes para la colocación de soportes de las barandillas de protección : Barandillas de forjados, barandillas de escaleras, barandillas de cubierta, barandillas de huecos horizontales, etc.

  • Replanteo de los omegas o cajetines para sujeción y/o fijación de pescantes de las redes de horca.

  • Replanteo de pescantes de las redes de bandeja y horizontales.

  • Replanteo de anclajes de la cuerda perimetral de las redes (redes de horca, de bandeja, de fachada, de huecos, etc.).

  • Replanteo de los puntos de anclaje de las marquesinas.

  • Puntos de replanteo de las andamiadas: Andamios europeos, andamios eléctricos a motor, etc.

  • Puntos de replanteo de las torres de montacargas, torres del ascensor de obra, etc.

  • Replanteo de los puntos de fijación de los anclajes de las líneas de vida.

  • Replanteo de los puntos fijos de seguridad de la obra.

En general se deberán realizar e incluir todos los planos de replanteo de las protecciones colectivas, andamiajes, etc. que sean necesarios desde el punto de vista de la seguridad.

8. Plano de distribución y localización de los elementos de seguridad para mantenimiento posterior de lo construido.
(Escalas de 1/50 - 1/100 dependiendo del tamaño de la obra). Deberá figurar en ellos la firma y fecha del autor.

Deberá preverse y a la vez señalizarse en los planos todos aquellos elementos que se hayan establecido en proyecto para la conservación del edificio, su mantenimiento y reparación a lo largo de la vida del mismo, tales como Cables de seguridad y anclajes de previstos de los mismos, puntos accesibles para registro y control, zonas destinadas a vestuarios y aseos, ubicación de los extintores, letreros de seguridad, vallado de protección, barandillas de seguridad, andamios, utilización de redes, localización de los puntos para bajantes de escombros, etc.

9. Plano de detalles.
Deberá figurar en ellos la firma y fecha del autor.

Se incluirán detalles de los medios de protección y medios auxiliares, maquinaria y demás elementos que lo requieran:

  • Barandillas.

  • Redes perimetrales

  • Andamios.

  • Torres de hormigonado.

  • Marquesinas.

  • Viseras.

  • Vallado.

  • Protecciones de borde de cubierta

  • Plataforma descarga de materiales, etc.

También deberán incluirse los planos de detalles correspondientes a las interferencias de las máquinas y equipos de la obra, con redes y tendidos eléctricos, distancias de seguridad, distancias de protección, paso de caminos de tránsito, iluminación provisional, cruce con instalaciones de alcantarillado, agua potable, oleoductos, gaseoductos, etc.

Herramientas que incorpora la aplicación

Desde las diferentes herramientas que se incluyen es posible realizar múltiples funciones. Entre ellas se encuentran:

  • Asistente de Proyecto: A la aplicación de CAD se accede de dos modos:

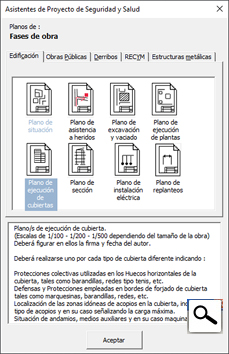

    1º- Por medio de un asistente de proyecto, que le orientará en función de la tipología de la obra, los planos que al menos son necesarios para definir la Seguridad aplicable, y a su vez y para cada plano en particular los elementos que hay que representar, tal como se observa en la imagen:



(Nota: el aspecto del entorno gráfico puede cambiar según plataformas)



Un vez seleccionado un plano y leída las sugerencias ofrecidas respecto al mismo, se despliega una barra de herramientas que nos permitirá secuencialmente implementar en el plano los elementos de seguridad que han sido sugeridos.

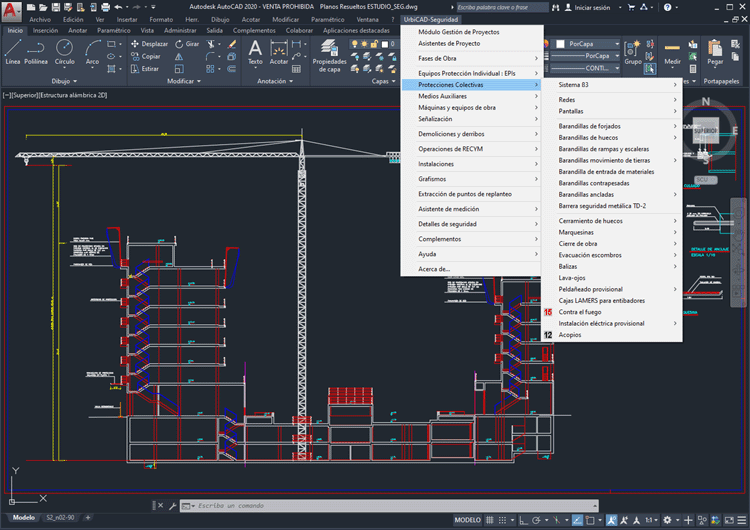

2º- Navegando directamente por el árbol explorador de ítems de la aplicación o de los menús desplegables, que dan acceso a las diferentes herramientas incorporadas (es decir accediendo directamente al elemento a colocar):



(Nota: el aspecto del entorno gráfico puede cambiar según plataformas)

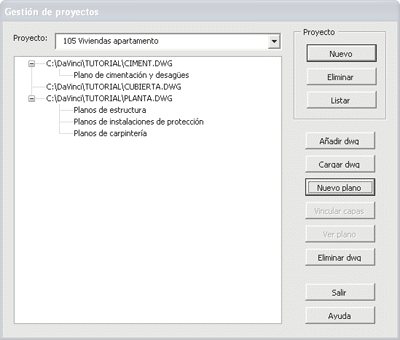

  • Módulo de Gestión de Proyectos: Permite Gestionar y Administrar los diferentes Planos de Seguridad que se van desarrollando con la aplicación para cada proyecto.

De este modo se puede llevar un histórico de los proyectos que se han desarrollado, pero con la particularidad de cuando se selecciona un determinado proyecto, disponemos de la relación de ficheros .DWG asociados al mismo, y lo más importante: Para cada fichero DWG sabemos inmediatamente que planos lleva de dicho proyecto.

Es decir se trata de obtener información instantánea sobre cualquier plano de cualquier proyecto, ya que si accedemos al mismo rápidamente se mostrará en pantalla.

Se trata del modo ideal, rápido, sencillo y eficiente para controlar toda la documentación de los planos relacionados con seguridad y salud de todos los proyectos que vayamos desarrollando, aunque estén archivados en rutas de red.

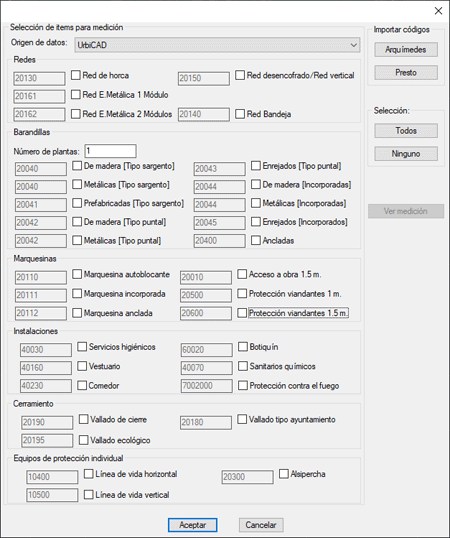

  • Mediciones automáticas: Una vez implementadas en los diferentes planos, las protecciones colectivas (Redes, marquesinas, barandillas, etc.), servicios higiénicos (Vestuario, Comedor, Aseos) determinados EPIs (Líneas de vidas, dispositivos anticaídas, descensores, etc.) Cierre de obra, etc. podemos realizar la medición automática de dichos elementos, exportando los resultados de la medición al programa de presupuestos o bien exportándolos en formato estandard .BC3 para su lectura desde cualquier programa de presupuestos del mercado. Tal como se observa, es posible seleccionar los elementos a medir, así como establecer un número de plantas iguales.



(Nota: el aspecto del entorno gráfico puede cambiar según plataformas)



  • Planos de replanteo: Tal y como establece la Guía Técnica, permite la obtención directa y automática de todos los planos de replanteo de aquellos elementos de seguridad y de protección en sus anclajes:

    • Replanteo de pescantes de redes de horca y replanteo de los puntos de anclaje de la cuerda perimetral de atado de la Red de horca.

    • Replanteo de anclaje de los pescantes de redes de bandeja y redes horizontales

    • Replanteo de anclaje de los pescantes de las Marquesinas

    • Replanteo de los Montantes de las barandillas

    • Replanteo de los Anclajes de cuerda perimetral de la red

    • Replanteo de Anclajes de andamios de fachada, andamios eléctricos a motor o motorizados, etc.

    • Replanteo de Anclajes y puntos fijos de las líneas de vida

    • etc.

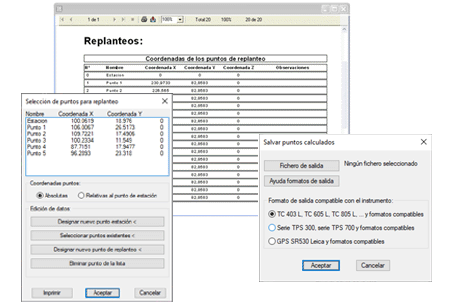

    Pero además del plano de replanteos con sus respectivas cotas (que se colocan simultáneamente con la representación gráfica del elemento), permite la obtención de informes taquimétricos en soporte papel (libreta taquimétrica) o incluso genera el fichero electrónico de datos para replanteo mediante estación total de nueva generación.

    Así de fácil: Ud. genera un fichero electrónico de datos que lleva a su estación total (Lekia, Nokia, etc...) por medio de un Disco, puerto USB, Puerto Serie, Bluetooth, Infrarrojos, etc. La estación lee e interpreta el fichero, se auto-sitúa y el láser nos marca directamente en el suelo el punto de ubicación del elemento a replantear (pescante, montante, guarda cuerpos, etc...), Ud. lo señaliza y listo, porque la estación sigue de modo automático con el siguiente punto.

    Según la tipología de la obra, puede que sea el método más apropiado para replantear la posición de muchos elementos de la obra, ya que procediendo así podemos replantear: Cierre de obra, Accesos a la obra, Rampas, Señalización, Zonas de excavación, posición de espacios de Talleres y Almacenes, situación de Servicios de Higiene y Bienestar, posición de Acopios y zonas de circulación, Desvíos provisionales de tráfico, etc.



(Nota: el aspecto del entorno gráfico puede cambiar según plataformas)



(Nota: el aspecto del entorno gráfico puede cambiar según plataformas)

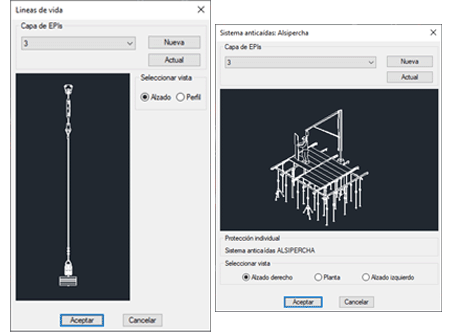

  • Automatización en la inclusión de EPIs:  Esta aplicación de CAD de UrbiCAD no inserta "cascos de seguridad seccionados" ni "guantes de seguridad seccionados" ni otras tonterías similares como "botas de seguridad seccionadas" o "la definición de las partes de unas gafas" que nadie sabe porqué se hace, pero que se colocan normalmente en los estudios y planes de seguridad.

Seamos serios. Proceder del modo anterior da una imagen pobre y poco profesional del autor del Estudio o del Plan de Seguridad, poco competente, que se ha esforzado poco en estudiar comprender el Proyecto de la obra y mucho menos en intentar buscar una solución constructiva apropiada a las características particulares de la misma.

Cuando hablamos de Epis, nos referimos a la representación gráfica de líneas de vida horizontal y vertical, trípodes de rescate, dispositivos y sistemas anti-caídas, Sillas de descenso, dispositivos Alsipercha, etc.



(Nota: el aspecto del entorno gráfico puede cambiar según plataformas)

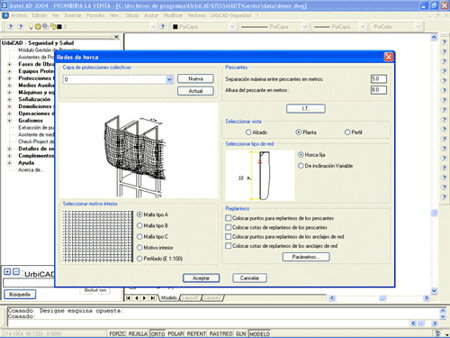

  • Automatización en la colocación de protecciones colectivas: Desde las diferentes órdenes incluidas en esta aplicación de CAD, se automatiza la colocación de todo tipo de protecciones colectivas, en cualquiera de sus vistas (Alzado, Planta y/o Perfil), tales como Marquesinas, Barandillas de seguridad (más de 15 tipos diferentes), Redes de horca, Redes de bandeja, Cierres de obra, Accesos a obra, Viseras, protección de huecos horizontales y/o verticales, mallazos metálicos, etc.

Incluyendo siempre los modelos más avanzados y las últimas novedades incorporadas en los catálogos y presentadas por los fabricantes en las ferias (SICUR, PREVENTIA, CONSTRUMAT, LABORALIA, etc). UrbiCAD está presente en ellas, e incluye siempre las novedades presentadas, en la aplicación de CAD.

La colocación de las protecciones colectivas se realiza siempre de modo automático y paramétrico, designando los puntos deseados y con la posibilidad de poder seleccionar con dicha colocación, la acotación simultánea del replanteo de anclajes.





(Nota: el aspecto del entorno gráfico puede cambiar según plataformas)

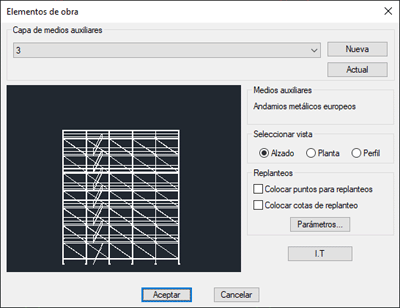

  • Automatización en la colocación de Medios auxiliares: De un modo parecido a los anteriores, está automatizada la colocación de cientos de medios auxiliares: Andamios europeos, Colgados, Suspendidos, Contrapesados, Andamios Móviles, Torretas de hormigonado, Escaleras, Entibaciones y Apeos, Puntales, Cimbras, Encofrados, Encofrados Trepantes, etc.



(Nota: el aspecto del entorno gráfico puede cambiar según plataformas)



  • Máquinas y Equipos: Se incluye toda la maquinaria tanto para tipologías de obras de Edificación como de obra Civil (Puentes, túneles, ferrocarriles, obras marítimas, etc.) incluyendo en consecuencia maquiraia de elevación, movimiento de tierras, compactación y asfaltado, obras públicas, etc.  Un total de más de 500 máquinas y equipos de obra, totalmente paramétricos y preparados para su colocación.

  • Talleres y Almacenes, Acopios, etc.: Permite le ubicación y ubicación de espacios para la organización en obra de talleres y almacenes, tales como taller de Ferralla, taller de Encofrados, Acopios de Material paletizado, Acopios de Material a montón, etc.

  • Señalización: Incluye numerosa señalización tanto Horizontal como Vertical, así como pinturas provisionales de obras públicas, desvíos provisionales de tráfico, etc.

  • Operaciones previas: Permite la colocación automatizada de Cierre de Obra, Accesos a obra, Balizamientos, Instalaciones provisionales, etc.

y así un total de más de 1000 órdenes que facilitan la implementación en los planos de protecciones colectivas, maquinaria y equipos, medios auxiliares, etc., pero incluyendo lógicamente más de 400 detalles de Seguridad y Salud, debidamente estructurados por temas, par insertar directamente en CAD o también en el documento de la Memoria de Seguridad desarrollado (van preparados además de en DWG, directamente en formato Word):





  • Planos de Fases de obra:

Para finalizar, es posible desarrollar los Planos en Rehabilitaciones, Restauraciones, Derribos, Conservación y mantenimientos, del mismo modo que es posible desarrollar los planos que permiten definir y planificar las diferentes fases preventivas durante la evolución de la obra y sus etapas, con el objeto de definir secuencias, delimitar espacios de trabajo, acotar o delimitar zonas de acción de maquinaria, definición del proceso evolutivo, etc.



Plataformas operativas

La aplicación de CAD es operativa en diversas plataformas, aunque cada una de ellas puede variar sensiblemente con respecto a otras:

Plataforma

Versión/Versiones

Observaciones

AutoCAD /

Architectural Desktop /

AutoCAD MAP

14

Operativa (*)

2000, 2000i, 2002, 2004, 2005, 2006, 2007 y 2008

Operativa 100%

AutoCAD-LT

2000, 2000i, 2002, 2004, 2005, 2006, 2007 y 2008

Operativa (**)

IntelliCAD

4.x, 5.x y 6.x

Operativa 100%

Allplan

2004 y 2005

Operativa 100%

(*) Versión muy antigua. Algunas funciones no están operativas.

(**) Operativa con las limitaciones que impone AutoCAD-LT.
