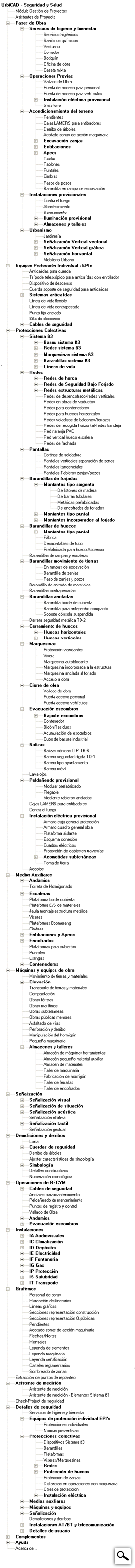

Aplicación de CAD

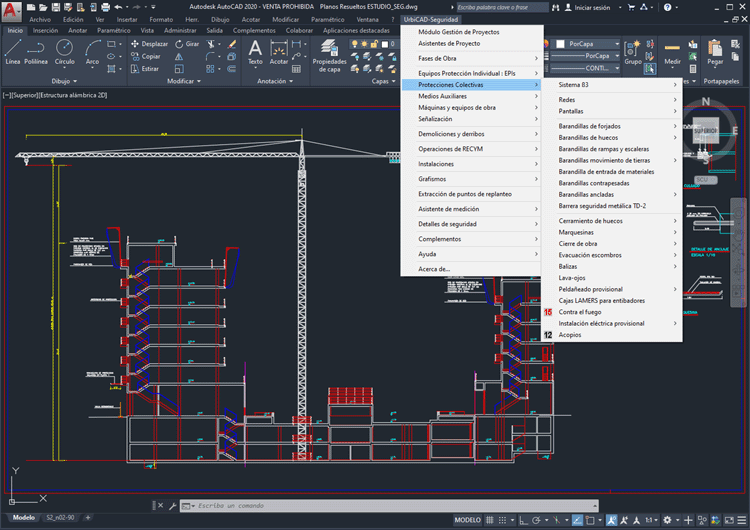

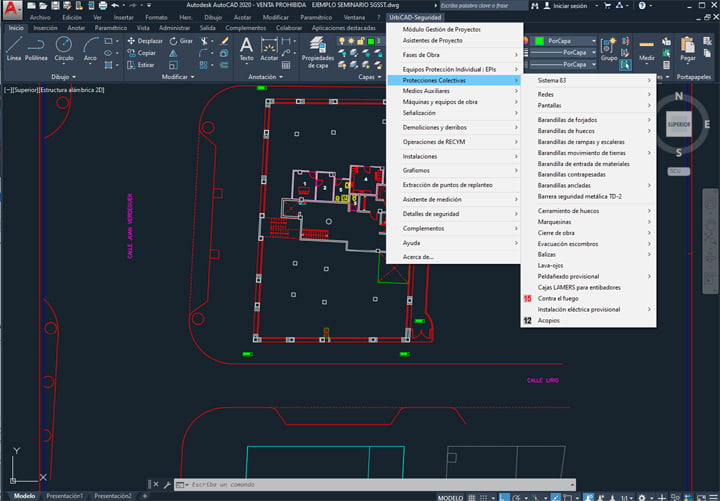

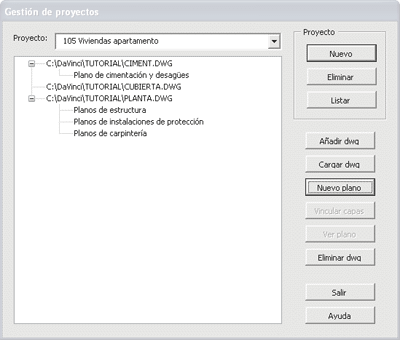

A continuación se muestra la relación de planos en los que se desarrollarán los gráficos y esquemas necesarios utilizando la aplicación de CAD incorporada en UrbiCAD Seguridad y Salud SMART Solution.

1. Plano de Emplazamiento. (Escala 1/1000 - 1/2000) Deberá figurar en ellos la firma y fecha del autor.

Normalmente este plano es proporcionado por el Arquitecto o Ingeniero autor del "Proyecto de Ejecución". El objetivo es emplazar la obra en el conjunto urbanístico que le rodea. No es necesario señalizar elementos de seguridad, a no ser que se aproveche como plano para posteriormente trazar los itinerarios de evacuación de accidentados o heridos.

Deberá indicarse:

• El Norte.
• El Nombre de las calles que lindan.
• Numeración del solar respecto de las calles.
• En polígonos industriales (el nombre del Polígono y la parcela correspondiente al solar).
• Puntos de referencia característicos de la zona, en especial los de otras obras de las inmediaciones.
• Remarcar y distinguir el solar.
• Remarcar y distinguir dentro del solar la zona edificable.
• Acotar el ancho de las calles que lindan con el solar.
• Acotar la distancia de la zona edificable respecto a los lindes del solar.
• Acotar los lados del perímetro del solar.
• Acotar los lados del perímetro de la zona edificable de la parcela.
• Señalizar las medidas a seguir para proteger los servicios públicos y/o urbanísticos de la zona, tales como desvíos de redes eléctricas, de telefonía, señales de tráfico, semáforos, etc. Se indicará así mismo la protección a adoptar en árboles, setos y cualquier otro elemento urbanístico.
• Materializar las zonas de eliminación y almacenamiento de residuos, almacenamiento de materiales peligrosos, emplazamiento de maquinaria de elevación y fija.

Las zonas donde por sus características propias puedan darse riesgos especiales: inundación, derrumbamiento, incendio, escape de gases, explosión, etc. deberán indicarse en plano aparte.

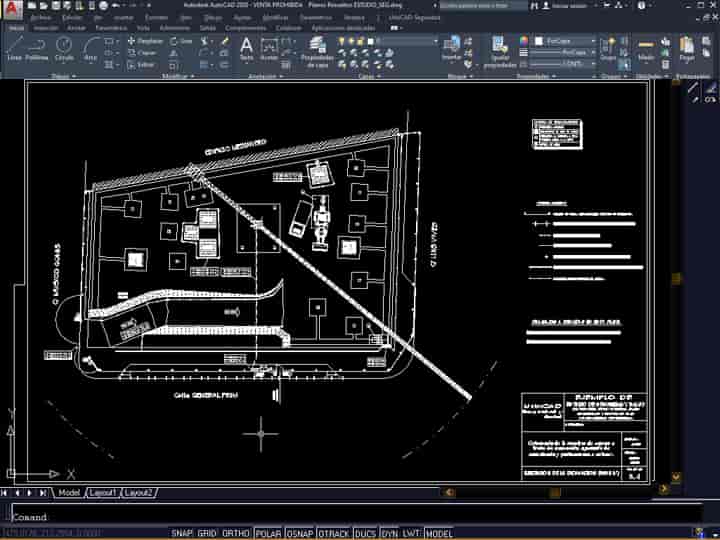

Plano/s de organización general de obra. (E 1/100 - 1/200 - 1/500 dependiendo del tamaño de la obra) Deberán figurar firma y fecha del autor.

Deberá indicar los siguientes elementos:

• Vallado de la obra, incluyendo el vallado provisional en operaciones de carga y descarga.
• Ocupación de la acera y ancho de calles.
• Accesos de personal y maquinaria a la obra.
• Situación de los servicios públicos, tales como alcantarillado, gas, energía eléctrica, conducciones de agua, etcétera.
• Señalización vial y de seguridad.
• Emplazamiento de la maquinaria fija.
• Vías de recorrido de la maquinaria en su desplazamiento horizontal por la obra.
• Zona de influencia de la grúa torre.
• Situación de los talleres, zonas de acopio de materiales paletizados y/o materiales a montón y los almacenes.
• Ubicación de las instalaciones y servicios de higiene y bienestar, oficina de obra, etcétera.
• Ubicación del botiquín de la obra y de los medios de extinción de incendios.
• Circulación peatonal en el perímetro de la obra y protecciones contra caída de objetos.
• Situación instalaciones provisionales de obra -agua, electricidad, alcantarillado, etc.
• Señalización del Itinerario de asistencia a los heridos.
  Un plano donde se especifique el itinerario para el traslado de accidentados al centro o centros de asistencia más cercanos, con los posibles itinerarios alternativos.

  Es conveniente reflejar los teléfonos de los centros de asistencia y urgencias, además de:



  a) Evacuación interna de los accidentados.

  b) Evacuación de accidentados desde la obra al centro asistencial más próximo: En horario sin problemas de circulación y en horario punta.

  c) Localización del botiquín de primeros auxilios en la obra.

  d) Localización del cartel de "Teléfonos de interés".

  e) Señalización de "Salvamento".

  f) Localización de la alarma de la obra o del avisador de Señales acústicas.

Planos de las diferentes fases de obra. (Escalas de 1/50 - 1/100 dependiendo del tamaño de la obra).

Deberá figurar en ellos la firma y fecha del autor e identificar:

1. Deberá figurar en ellos la firma y fecha del autor e identificar:
   • Rampas, pendientes, anchos.
   • Protecciones a utilizar.
   • Acceso peatonal a la zona de excavación.
   • Localización de los trabajos que implican riesgo especial según anexo II del RD1627/97.
   • Señalización.
   • Acotado de zonas de acción de la maquinaria.
2. Planos de plantas.
   Uno por cada planta y fase diferente indicando:
   • Huecos horizontales.
   • Defensas y Protecciones empleadas.
   • Localización de las zonas idóneas de acopios.
   • Situación de andamios.
   • Localización de maquinaria de elevación.
   • Situación de equipos y medidas de emergencia.
   • Señalización en cada planta.

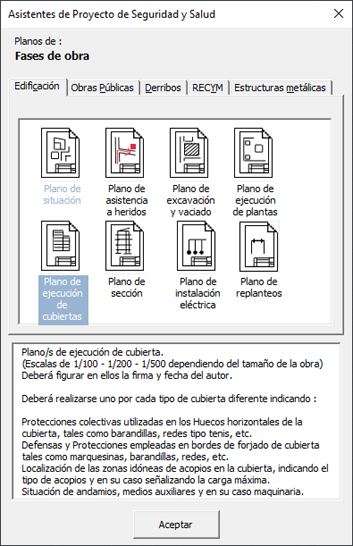

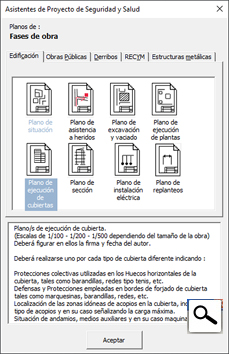

3. Plano de cubierta.
   Se realizará uno por cada cubierta diferente indicando:
   • Huecos horizontales en la cubierta.
   • Defensas y Protecciones empleadas.
   • Localización de las zonas idóneas de acopios.
   • Situación de andamios.
   • Localización de maquinaria de elevación.

4. Plano de sección y/o alzado de la obra. (Escalas de 1/50 - 1/100 dependiendo del tamaño de la obra.)

Deberá figurar en ellos la firma y fecha del autor y al menos un plano de sección o alzado de la obra, donde se representen detalladamente:

• Medios de elevación: maquinaria de elevación, maquinillos, montacargas, etc.
• Protecciones colectivas empleadas, tales como redes de horca, redes de bandeja, barandillas de seguridad en forjados, rampas y escaleras, redes de protección, etc.
• Medios auxiliares: Andamios, plataformas de entrada y salida de materiales, etc.
• Líneas de vida: situación de los anclajes y puntos de seguridad, tendido de las líneas de vida, etc.

5. Localización de los trabajos que implican riesgo especial según anexo II del RD1627/97.

Deberá figurar en ellos la firma y fecha del autor y señalizar en los diferentes planos los puntos y las zonas donde se localizan los trabajos que implican riesgos especiales.

6. Esquema tipo de la instalación eléctrica provisional de obra.

Deberá figurar en ellos la firma y fecha del autor y realizar el plano con el esquema o esquemas correspondientes a la instalación eléctrica de la obra:

• Armarios.
• Cuadro general de protección.
• Acometidas.
• Toma de tierra, etc.
• Instalación eléctrica provisional de obra.

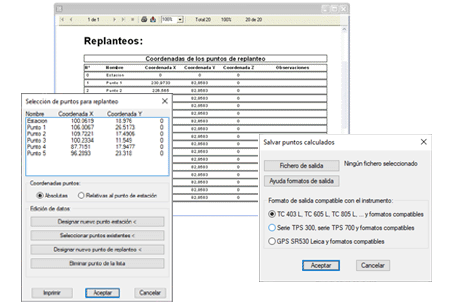

7.Planos de Replanteo. (Escalas de 1/50 - 1/100 dependiendo del tamaño de la obra).

Deberá figurar en ellos la firma y fecha del autor y realizar los planos de replanteo al menos de los siguientes elementos de seguridad:

• Replanteo de los anclajes para la colocación de soportes de las barandillas de protección: Barandillas de forjados, barandillas de escaleras, barandillas de cubierta, barandillas de huecos horizontales, etc.
• Replanteo de los omegas o cajetines para sujeción y/o fijación de pescantes de las redes de horca.
• Replanteo de pescantes de las redes de bandeja y horizontales.
• Replanteo de anclajes de la cuerda perimetral de las redes (redes de horca, de bandeja, de fachada, de huecos, etc.).
• Replanteo de los puntos de anclaje de las marquesinas.
• Puntos de replanteo de las andamiadas: Andamios europeos, andamios eléctricos a motor, etc.
• Puntos de replanteo de las torres de montacargas, torres del ascensor de obra, etc.
• Replanteo de los puntos de fijación de los anclajes de las líneas de vida.
• Replanteo de los puntos fijos de seguridad de la obra.

En general se deberán realizar e incluir todos los planos de replanteo de las protecciones colectivas, andamiajes, etc. que sean necesarios desde el punto de vista de la seguridad.

8. Plano de distribución y localización de los elementos de seguridad para mantenimiento posterior de lo construido. (Escalas de 1/50 - 1/100 dependiendo del tamaño de la obra). Deberá figurar en ellos la firma y fecha del autor.

Deberá preverse y a la vez señalizarse en los planos todos aquellos elementos que se hayan establecido en proyecto para la conservación del edificio, su mantenimiento y reparación a lo largo de la vida del mismo, tales como Cables de seguridad y anclajes de previstos de los mismos, puntos accesibles para registro y control, zonas destinadas a vestuarios y aseos, ubicación de los extintores, letreros de seguridad, vallado de protección, barandillas de seguridad, andamios, utilización de redes, localización de los puntos para bajantes de escombros, etc.

9. Plano de detalles. Deberá figurar en ellos la firma y fecha del autor.

Se incluirán detalles de los medios de protección y medios auxiliares, maquinaria y demás elementos que lo requieran:

• Barandillas.
• Redes perimetrales
• Andamios.
• Torres de hormigonado.
• Marquesinas.
• Viseras.
• Vallado.
• Protecciones de borde de cubierta
• Plataforma descarga de materiales, etc.
• Detalles correspondientes a las interferencias de las máquinas y equipos de la obra, con redes y tendidos eléctricos, distancias de seguridad, distancias de protección, paso de caminos de tránsito, iluminación provisional, cruce con instalaciones de alcantarillado, agua potable, oleoductos,gaseoductos, etc.

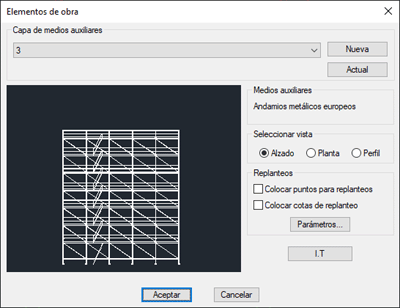

Automatización en la colocación de Medios auxiliares

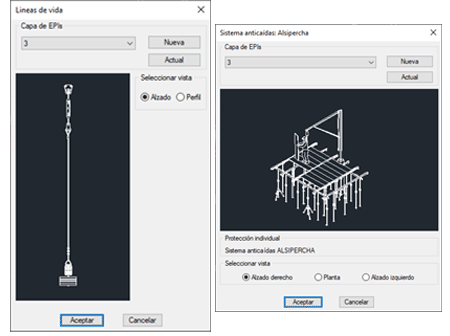

De un modo parecido a los anteriores, está automatizada la colocación de cientos de medios auxiliares: Andamios europeos, Colgados, Suspendidos, Contrapesados, Andamios Móviles, Torretas de hormigonado, Escaleras, Entibaciones y Apeos, Puntales, Cimbras, Encofrados, Encofrados Trepantes, etc.

Máquinas y Equipos

Se incluye toda la maquinaria tanto para tipologías de obras de Edificación como de obra Civil (Puentes, túneles, ferrocarriles, obras marítimas, etc.) incluyendo en consecuencia maquiraia de elevación, movimiento de tierras, compactación y asfaltado, obras públicas, etc. Un total de más de 500 máquinas y equipos de obra, totalmente paramétricos y preparados para su colocación.

Talleres y Almacenes, Acopios, etc.

Permite le ubicación y ubicación de espacios para la organización en obra de talleres y almacenes, tales como taller de Ferralla, taller de Encofrados, Acopios de Material paletizado, Acopios de Material a montón, etc.

Señalización

Incluye numerosa señalización tanto Horizontal como Vertical, así como pinturas provisionales de obras públicas, desvíos provisionales de tráfico, etc.

Operaciones previas

Permite la colocación automatizada de Cierre de Obra, Accesos a obra, Balizamientos, Instalaciones provisionales, etc.

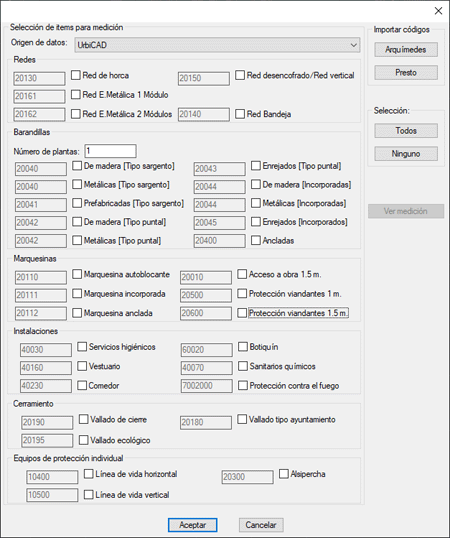

Y así un total de más de 1000 órdenes que facilitan la implementación en los planos de protecciones colectivas, maquinaria y equipos, medios auxiliares, etc., pero incluyendo lógicamente más de 400 detalles de Seguridad y Salud, debidamente estructurados por temas, para insertar directamente en CAD o también en el documento de la Memoria de Seguridad desarrollado (van preparados además de en DWG, directamente en formato Word)
