Haga "clic" para ver una simulación del programa. (Necesario Flash Player).

Con objeto de poder establecer un seguimiento del Programa de Seguridad, para actuar en consecuencia, desde esta aplicación es posible calcular y obtener la representación gráfica de los siguientes índices de control:

• Índice de Frecuencia (OSHAS)

Sirve para representar la accidentabilidad de la empresa, y corresponde al número de siniestros con baja acaecidos por cada millón de horas trabajadas.

Relaciona el número de accidentes registrados en un período y el total de horas-hombre trabajadas en dicho período.

I.F. = (Nº total de accidentes / Nº total de horas trabajadas) x 1000000

• Índice de Gravedad (OSHAS)

Representa la gravedad de las lesiones, y corresponde al número de jornadas perdidas por cada mil trabajadas.

I.G. = (Nºjorn. no trabajadas por accidente en jornada de trabajo con baja / Nº total horas trabajadas) x 1000

• Índice de Incidencia (OSHAS)

Es el promedio del número total de accidentes con respecto al número medio de personas expuestas por cada mil personas.

Dada la sencillez de su cálculo es muy utilizado.

I.I. = (Nº total de accidentes / Nº medio de personas expuestas) x 1000

• Índice de Duración media (OSHAS)

Representa el tiempo promedio que han durado los accidentes de la empresa, y corresponde al número de jornadas perdidas por cada accidente con baja.

Este índice puede resultar de especial interés para la empresa, ya que podrá observar como la inversión en Higiene y Seguridad puede mejorar el rendimiento y la productividad de la misma.

D.M.I. = Jornadas no trabajadas / Nº de accidentes

Cada uno de ellos representa como puede observarse, diferentes aspectos y puntos de vista relacionados con la accidentabilidad en las obras, y se llevarán en un estadillo mensual con gráficos tipo de dientes de sierra, que permitan hacerse una idea clara de la evolución de los mismos con una somera inspección visual.

Para ello, una vez seleccionado el tipo de índice que deseamos representar mediante una gráfica, deberemos navegar por las diferentes carpetas de la aplicación e iremos cumplimentando los datos solicitados.

Procedimiento de trabajo:

• Inicialmente seleccionaremos el Índice deseado (de Frecuencia, de Gravedad, de Incidencia o de Duración media).
• Posteriormente indicaremos si lo queremos representar gráficamente mediante líneas (ya que es así como se exige oficialmente su representación), no obstante es posible representarlo mediante barras, etc.  para presentar informes internos, presentaciones, etc.
• Se seleccionará si la representación del gráfico se desea hacer en 2D o en 3D (oficialmente en 2D, pero en informes internos o en memorias anuales de empresa, se pueden realizar en 3D).
• Para finalizar determinaremos el color de representación de la gráfica.

Seleccionados dichos valores, comenzaremos a rellenar los datos en función del índice seleccionado, (se pueden rellenar mes a mes o todos a la vez al finalizar el trimestre, o el año) y que son requeridos para el cálculo mensual del índice.

Una vez formalizados todos los datos, podemos ya visualizar la gráfica, imprimirla junto con un informe o exportarla a PDF, DOC, TIF, etc.

Características del gráfico:

A la gráfica obtenida, le podemos asignar:

a) La leyenda que queremos que figure en el gráfico. Normalmente se colocará el año del mismo.

b) El tipo de representación del gráfico . Normalmente será mediante líneas, aunque también se puede representar mediante Barras, Área o Paso respectivamente, tal como se observa.

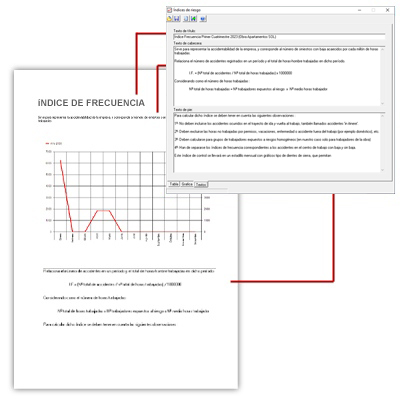

Desde la Carpeta de Gráfica: podemos consultar en cualquier momento y a su vez observar la gráfica representada a partir de los valores anteriormente introducidos:

Desde la Carpeta de Textos: y con los valores introducidos en los diferentes apartados se podrá elaborar simultáneamente con el gráfico un informe en formato PDF, DOC o HTML, donde se especifiquen y analicen los resultados de la gráfica:

Los textos tecleados formarán parte del informe impreso tal como se observa:
