Funciona
bajo IntelliCAD, indistintamente de COAC, BRISCAD o de
cualquier otra plataforma basada en IntelliCAD
Es una Aplicación
basada en IntelliCAD, cuya operatividad, contenido,
funcionamiento y características, le permiten con total
fiabilidad la inserción parametrizada y automatización
en la realización de los planos en 2D de los proyectos de
Arquitectura e Ingeniería.
 Operativo en Windows VISTA.
Basado en nuestro estándar UrbiCAD
2D y la versión posterior de UrbiCAD
Proyecto Da Vinci
En UrbiCAD
disponemos desde hace mucho tiempo (concretamente desde
la Versión 2.0, V 3.0, V 4.0 y V 5.0) productos para
la plataforma de IntelliCAD, y concretamente este programa
basado en dicha plataforma es el m´ñas extendido.
El objetivo
es implementar en dicho entorno herramientas de alto nivel
y que son necesarias para desarrollar proyectos de
Arquitectura e Ingeniería en 2D.

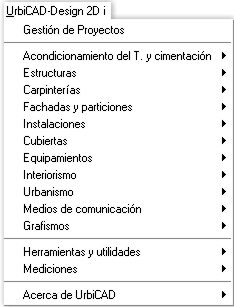

La
estructura de su menú, tal como puede apreciarse y sus
contenidos totalmente actualizados aseguran una solución
vanguardista y muy operativa, al nivel de los más
exigentes y que pronto descubrirá que se trata de la
mejor solución.
Por nuestra
experiencia en la programación bajo dicho entorno,
podemos ofrecerle una solución que seguro que está a su
alcance y al nivel de sus exigencias :
Se trata de
un Asistente de gestión de proyectos, que controla
los ficheros DWG vinculados a cada proyecto y planos
vinculados a los diferentes ficheros DWG del proyecto.
Desde el
propio Asistente de gestión de proyectos se tiene
un control total de cualquier plano del proyecto, pudiendo
ser cargado, obtener información sobre el mismo, estado
de capas, cargado automático, etc.
Sin duda
alguna la mejor forma para navegar entre los diferentes
planos de un proyecto.
Se han
incluido herramientas de alto nivel, que le permiten la
implementación automática de Cimentaciones y vigas de
arriostramiento.
Así mismo,
se han incluido toda una serie de utilidades
constructivas, con las que tan solo designando el punto
inicial y el punto final y en su caso el espesor o canto,
se dibujarán :
Secciones
de encachado de bolos, árido grueso y fino, soleras de
hormigón y hormigón armado, colocación de armaduras,
secciones de terreno, secciones de tierra, de suelo,
recubrimientos, etc.
Está
automatizada la colocación de pilares, tanto
Rectangulares, Redondos, Mixtos, Metálicos simples y
compuestos. Todos ellos de colocación automática y
recorte automático de entidades.
También
están disponibles todos los Perfiles metálicos : IPN,
IPE, UPN, HEA, HEB, HEM, L, LD, NF, OF, ZF, UF, Tubo
redondo y cuadrado, etc.
Es posible
la colocación automática de secciones de forjados y
herramientas y utilidades para la realización de los
planos de los mismos. Utilidades para la realización de
planos de forjados , zunchos, vigas, encadenados,
generación y colocación automática de viguetas, rayado
de rellenos, etc.
Herramientas
para la generación automática de escaleras, tanto de
tramo recto , a 1/4 de vuelta o 1/2 vuelta, de cálculo
manual o automático (aplicando Rondelet).
Dentro del
apartado de carpinterías está automatizada la
colocación de Acristalamientos múltiples,
Contraventanas, Puertas y Ventanas de
diferentes modelos, algunos de ellos definibles por
usuario, siempre de forma modular y paramétrica.
Está
automatizada la colocación paramétrica de tabiques y
paredes con cámara de aire, así como la colocación de
armarios empotrados y diferentes materiales de acabados.
Se ha
incluido la simbología de las instalaciones más
habituales, con sus correspondientes cuadros leyenda : Gas
ciudad, Gas natural, Contra el fuego, Instalaciones de
baja tensión, Agua fría y Agua caliente,
Telecomunicaciones, etc.
Están
disponibles diferentes materiales para el acabado de
cubiertas : teja árabe, teja romana, placas onduladas,
cubierta ligera, de pizarra, etc. Todos incluyen sus
aleros correspondientes.

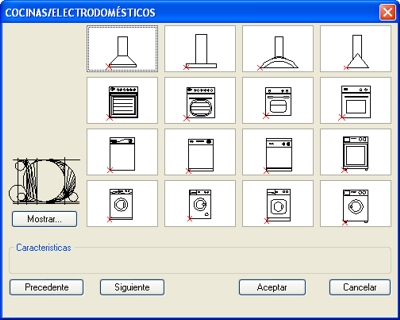

Se incluyen
diferentes dotaciones para los edificios, tanto de la
vivienda : Cuartos de Baño, Aseos y Cocinas, como
del Edificio : Ascensores.
Se ha
incluido diferente biblioteca para el acabado de los
planos : Dormitorio, Comedor, Salón, Despachos y
Oficinas, etc. En definitiva todo lo necesario para los
planos de un proyecto.

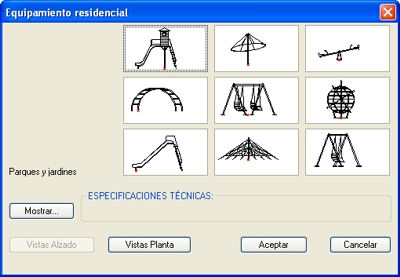

Además de
incluirse diferente mobiliario de tipo urbano, se han
implementado dotaciones urbanas : farolas, postes
báculos etc. y equipamiento de tipo residencial.
Donde se ha
implementado diferente biblioteca de vehículos,
transporte aéreo, marítimo, etc.
Incluyendo
diferente biblioteca de figuras humanas, señalización,
etc.
Están
disponibles además utilidades que permiten limpiar
intersecciones, relleno automático de tabiques y muros,
romper y soldar líneas, cambiar tipos de letra, etc,
diferentes utilidades de acotación donde trazando una
línea virtual, se acotará linealmente todas las
entidades que se interseccionen.

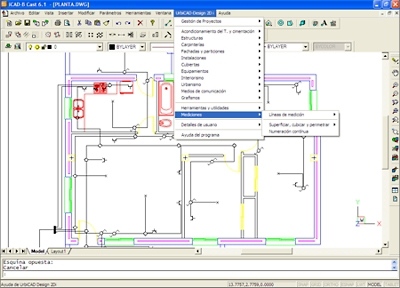

Para
facilitar las mediciones, se han incluido utilidades que
permiten realizar la medición de tabiques, muros, etc.
También se
genera de modo automático el cuadro de superficies,
volúmenes y perímetros, además de otras utilidades que
nos van a permitir contar o numerar elementos.
Pero
UrbiCAD Design 2Di, incluye mucho más de lo anteriormente
expuesto :
-
Fábricas
: Están disponibles fábricas de Sogas, Tizones,
Inglés, Holandés, Belga, Flamenco, etc. Tanto de
ladrillo 12x24 como 14x29 . También dispone de
fábricas de bloques y de vidrio.
-
Defensas
: Barandillas de balcón y escalera.
-
Persianas
: Generación Modular de estos elementos
exteriores.
-
Construcción
: También se colocan automáticamente secciones
de forjados de diferentes modelos, secciones de
bloques, secciones de ladrillos y tabiques conejeros.
-
Gestión
de Capas : Solo si lo desea, podrá dibujar
elementos en capas establecidas de antemano. Para ello
se gestionan ficheros de capas que enviarán las
entidades a las mismas al ser dibujadas,
independientemente de la capa actual.
-
Además,
incluye una amplia biblioteca de símbolos, de
más de 700 bloques de Figuras, árboles, arbustos,
mobiliario, sanitarios, vehículos, Barcos, aéreos,
transporte férreo, etc.
-
Por
último la posibilidad de que Ud. aproveche sus
propios bloques, detalles constructivos, etc.
utilizando las propias pantallas especialmente
desarrolladas a lo largo de la aplicación.
|
